Paneles de distribución

Inicio / Productos / Paneles de distribución
Paneles de distribución industrial construidos según los estándares UL/IEC



Paneles de distribución industrial diseñados para enrutamiento de energía, protección de circuitos y confiabilidad del sistema. Construido en nuestras instalaciones ISO 9001 de 15.000 m2 utilizando punzonado de torreta CNC, doblado automatizado de barras colectoras y rigurosas pruebas dieléctricas. Diseñado para contratistas eléctricos, fabricantes de paneles y fabricantes de equipos originales (OEM) industriales que requieren un cumplimiento técnico exacto y plazos de entrega confiables.




Especificaciones técnicas



Parámetro

Rango de especificaciones

Cumplimiento de estándares

Tensión nominal

Hasta 690 V CA, trifásico

CEI 61439-1/-2, UL 67

Clasificación de la barra colectora principal

Hasta 4000A

ETP Cobre (99,9% IACS)

Clasificación de circuito corto-(SCCR)

Hasta 65kA/1s

Probado según el estándar IEC

Protección del recinto

NEMA 1, 3R, 4X / IP54 a IP65

Acero al carbono / Acero inoxidable 304

Acabado superficial

Revestimiento en polvo de epoxi-poliéster

80–120 micras de espesor

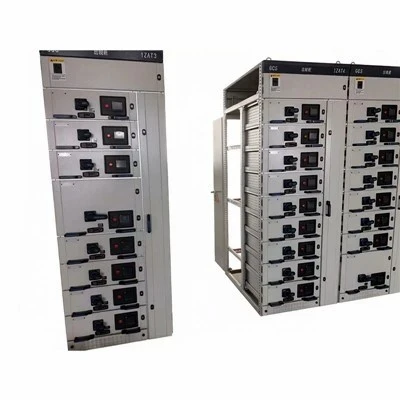

Low Voltage Distribution Panels



Selección y configuración de productos

Seleccionar el panel de distribución correcto requiere evaluar los perfiles de carga, las condiciones ambientales y las limitaciones físicas.


Amperaje y tamaño de barra colectora:Haga coincidir la clasificación del interruptor principal con el suministro entrante. Especifique barras colectoras de cobre o cobre estañado-según los límites de aumento de temperatura y las condiciones ambientales.


Clasificación del recinto:Los entornos interiores normalmente requieren NEMA 1/IP54. Las instalaciones al aire libre o corrosivas requieren una construcción de acero inoxidable NEMA 4X/IP65.


Configuración entrante y saliente:Solo terminal principal (MLO) o disyuntor principal (MCB). Especifique orificios ciegos para entrada de cables superior/inferior o placas prensaestopas extraíbles.


Coordinación de circuito corto-:Verifique la coordinación del dispositivo de protección aguas arriba para garantizar una SCCR adecuada para el sitio de instalación.




Fabricación y control de calidad


Los procesos de fabricación internos garantizan la precisión dimensional y la seguridad eléctrica desde la materia prima hasta el montaje final.

01/

Fabricación de chapa metálica:Las máquinas de corte por láser CNC de Trumpf y las dobladoras Amada mantienen tolerancias de gabinete dentro de +/- 0.1 mm. Las costuras son continuas-soldadas y al ras.

02/

Procesamiento de barras colectoras:Los centros de punzonado, corte y doblado de barras colectoras de cobre CNC garantizan un ajuste preciso dentro del gabinete sin tensión mecánica en los puntos terminales.

03/

Montaje y cableado:Montaje en carril DIN, integración de componentes y verificación de par realizados mediante herramientas neumáticas calibradas.

04/

Pruebas e inspección:Cada panel se somete a pruebas de resistencia dieléctrica (prueba Hipot a 2,5 kV durante 1 minuto), medición de resistencia de aislamiento y verificaciones de funcionamiento mecánico antes de su embalaje.



Entornos de aplicación

Edificios Comerciales

Tableros de distribución de energía de iluminación y HVAC para instalaciones de gran-raza.



Automatización Industrial

Paneles de control de línea de máquinas que albergan integración de PLC junto con la distribución de energía.



Energía Renovable

Integración de combinador y distribución para patines de inversores solares comerciales.





Preguntas frecuentes



P: ¿Qué estándares y certificaciones cumplen sus paneles de distribución?

R: Los paneles se fabrican para cumplir con los estándares IEC 61439-1/-2 y UL 67. La selección de componentes utiliza disyuntores, contactores y bloques de terminales listados por UL o con certificación CE. Los informes de prueba y los certificados de conformidad acompañan a cada envío.

P: ¿Se pueden crear gabinetes personalizados con dimensiones no-estándar?

R: Sí. La fabricación de chapa metálica personalizada permite modificar la altura, el ancho, la profundidad y las configuraciones de los orificios de montaje del gabinete según los dibujos CAD o las especificaciones del proyecto.

P: ¿Cuál es el plazo de entrega estándar para pedidos de paneles de distribución personalizados?

R: El plazo de entrega de producción estándar varía de 3 a 5 semanas después de la aprobación del dibujo. La programación acelerada está disponible para requisitos urgentes de MRO o implementación de proyectos.

P: ¿Cómo se previene la oxidación y el sobrecalentamiento de las barras colectoras?

R: Las barras colectoras principales utilizan cobre electrolítico de alta-conductividad (99,9 % IACS). Las uniones de conexión se verifican mediante torsión-y pueden estañarse-o platearse-a pedido para minimizar la resistencia de contacto y la acumulación térmica bajo carga completa.

P: ¿Qué información se requiere para solicitar una cotización?

R: Envíe diagramas unifilares{0}}(SLD), lista de materiales (BOM), restricciones dimensionales del gabinete, requisitos de clasificación ambiental (NEMA/IP) y cronogramas de entrega requeridos. La revisión de ingeniería generalmente genera una cotización formal dentro de 24 a 48 horas.

P: ¿Cómo se empaquetan los paneles de distribución completos para envíos internacionales?

R: Las unidades están envueltas en una película de barrera contra la humedad-, aseguradas a paletas de madera tratadas térmicamente-que cumplen con la NIMF 15 y reforzadas con protectores de bordes para evitar daños durante el tránsito durante el transporte marítimo o aéreo.

Como uno de los fabricantes y proveedores de paneles de distribución con más experiencia en China, también ofrecemos un servicio personalizado. Le damos una calurosa bienvenida a comprar paneles de distribución de alta calidad en nuestra fábrica. Si tiene alguna consulta sobre la lista de precios, no dude en enviarnos un correo electrónico.
