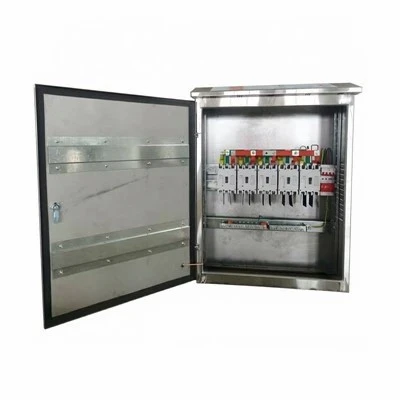

Gabinete de distribución de energía inteligente

El gabinete de distribución de energía inteligente es un centro de distribución eléctrica diseñado que integra monitoreo de fase en tiempo real-, protección de circuito automatizada y telemetría remota. Diseñado para cargas de energía de alta-densidad en entornos industriales y de misión-crítica, el sistema recopila parámetros eléctricos en niveles de circuitos derivados-para evitar el tiempo de inactividad y optimizar la eficiencia energética.

Tensión nominal:Hasta 690 VCA, 50/60 Hz

Clasificación de la barra colectora principal:Hasta 6300A

Marco de cumplimiento:Diseñado según los requisitos estructurales IEC 61439-1/-2 y UL 891

Protección del recinto:IP30 a IP54 (personalizable)

Interfaz de comunicación:RS485 (Modbus-RTU), Ethernet (Modbus-TCP/SNMP/IEC61850)

Supervisión de circuitos derivados-en tiempo real:Los módulos de medición multi-canal integrados rastrean el voltaje, la corriente, el factor de potencia y la distorsión armónica por disyuntor.

Diseño interno modular:Compartimentos funcionales (barra colectora, unidad funcional, terminación de cable) separados por tabiques metálicos para restringir la propagación del arco eléctrico (separación Forma 4b).

Detección de puntos calientes térmicos:Sensores de temperatura opcionales de fibra-óptica o de superficie-montados en uniones de barras colectoras críticas conectadas a enclavamientos de disparo automatizados.

Energía auxiliar redundante:El suministro de energía de control de alimentación dual-garantiza un monitoreo ininterrumpido durante anomalías de la red principal.

Centros de datos:Salas de servidores empresariales y de colocación que requieren seguimiento granular de PUE y distribución de feeds de alta-confiabilidad.

Plantas de Automatización Industrial:Líneas de fabricación continua que exigen coordinación selectiva y rápido aislamiento de fallos.

Sistemas de almacenamiento de energía en baterías (BESS):Configuraciones en contenedores de escala megavatio-que requieren espacios compactos e informes de estado remotos.

Complejos Comerciales:HVAC y cuartos de servicios centrales que requieren medición de energía centralizada y equilibrio de carga.

Las operaciones de fabricación se adaptan a los requisitos específicos del proyecto basados ​​en diagramas unifilares-(SLD) y restricciones de diseño mecánico.

Dimensiones del gabinete:Configuraciones de altura, ancho y profundidad ajustables para espacios restringidos en salas eléctricas.

Acceso entrante/saliente:Entrada de cables superior o inferior, con placas prensaestopas removibles perforadas según especificaciones del proyecto.

Integración de componentes:Compatible con disyuntores y cuadros de distribución Schneider, ABB, Siemens o Eaton por lista de materiales (BOM).

Lógica de control:Mapeo lógico PLC/RTU pre-configurado para integración directa en arquitecturas SCADA o BMS existentes.

Los procesos de producción combinan la fabricación de precisión CNC con rigurosas pruebas eléctricas antes de la aceptación en fábrica, respaldadas por un análisis de elementos finitos (FEA) de múltiples-ejes durante la fase de diseño.

Procesamiento de chapa metálica:Los centros de corte por láser CNC de Trumpf y los centros de doblado Amada mantienen tolerancias dimensionales dentro de +/- 0.2 mm para el ensamblaje del marco.

Fabricación de barras colectoras:Las líneas de punzonado CNC automatizadas combinadas con tanques de plateado-controlados mantienen la resistencia de contacto de las juntas por debajo de 5 uOhm.

Cableado y montaje:Arneses de cables y pernos calibrados con torsión-que cumplen con IPC-WHMA-A-620 mediante sellos de torsión marcados con pintura.

Pruebas de rutina en fábrica:Cada unidad se somete a pruebas de tensión de resistencia dieléctrica (2500 V durante 1 min), pruebas de inyección de corriente primaria y verificación funcional de todos los instrumentos de medición.

Informes de prueba de tipo:Resistencia a cortocircuitos-certificada (Icw), verificación de aumento de temperatura y propiedades dieléctricas emitidas por laboratorios de pruebas acreditados ISO/IEC 17025.

Estándares del sistema:Fabricado de conformidad con IEC 61439-1/2 y GB/T 7251.12; Huellas estructurales alineadas con los estándares UL 891 para proyectos de exportación.

Seguro de calidad:Planta certificada bajo ISO 9001 (Gestión de Calidad), ISO 14001 (Medio Ambiente) e ISO 45001 (Salud Ocupacional).

Paquete de documentación enviado:As-esquemas eléctricos integrados, mapas de registros de PLC, hojas de datos de componentes, informes de pruebas de fábrica (FAT) y manuales de mantenimiento.

Protección del transporte:Los gabinetes están atornillados a paletas de exportación de madera tratada térmicamente-que cumplen con la NIMF 15, selladas en bolsas de vapor con barrera contra la humedad-con desecantes de gel de sílice activados y encerradas en cajas de madera contrachapada-de alta resistencia.

Disposiciones de elevación:Orejas de elevación extraíbles integradas en los bastidores superiores para una elevación segura con grúa; Canales de horquilla integrados en el palet base.

Plazo de entrega y soporte:Las configuraciones estándar se envían en un plazo de 6 a 8 semanas tras la aprobación del dibujo. Después de la entrega-se proporciona una completa guía de puesta en marcha remota y soporte de ingeniería.
